Инструкция по установке защитных дуг
Honda CBF600 (2004-2007)

Защитные дуги ( клетка) Honda CB600F Hornet (1998-2006), CBF600 (2004-2007) Выполнены из трубы 27 мм Порошковое покрытие Весь необходимый крепеж прилагается По умолчанию цвет черный муар

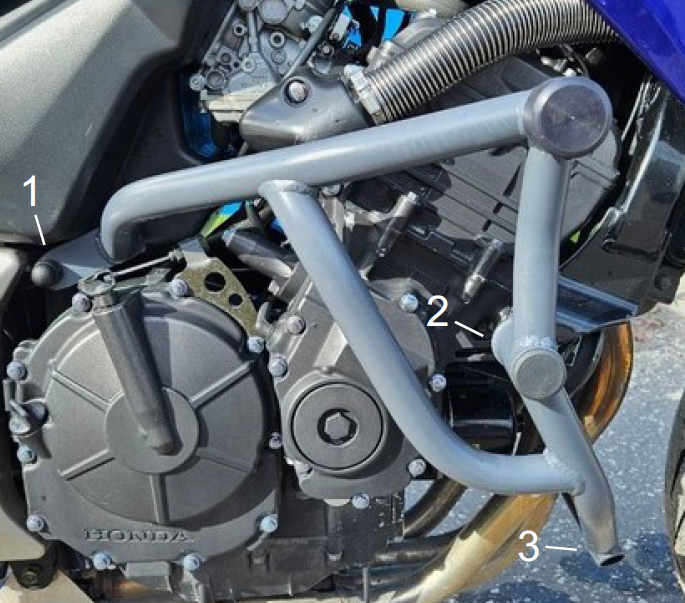

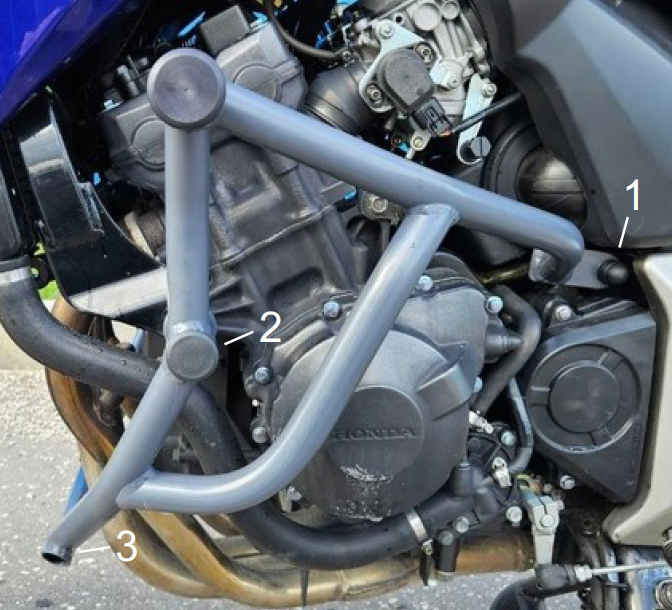

1. Шпилька 270 мм М10 - 1 шт.,
   втулка правая сторона - L18 - 1шт.,
   втулка левая сторона - L23 - 1 шт.,
   гайка - 2 шт., шайба - 2 шт.,
2. Болт М10х90 - 2 шт., гайка - 2 шт.,
3. Болт М10х20 - 2 шт.

Установку дуг необходимо производить по очереди,
дабы избежать выпадения двигателя.

После установки обеих сторон защиты, равномерно
протянуть весь крепеж динамометрическим ключом.

Момент затяжки крепежа: М8 - 26Нм, М10 - 44Нм, М12 - 62Нм

В случае возникновения проблем при установке, свяжитесь с нами, мы Вам поможем!
