Инструкция по установке защитных дуг
Yamaha YZF-R1 (1998-2001)

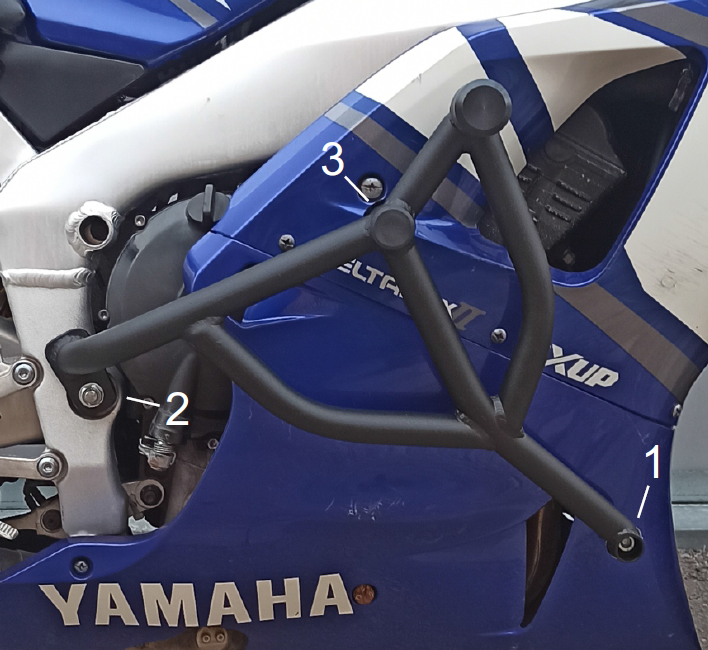

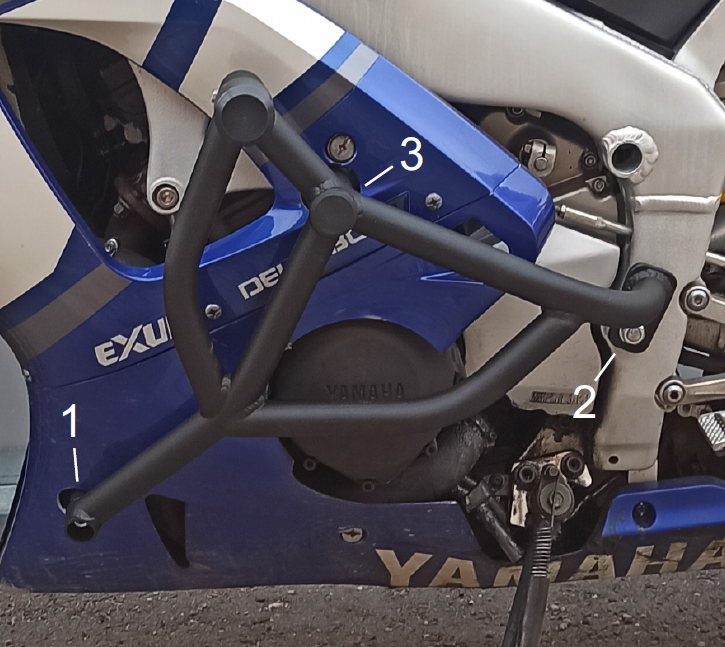

1. Болт М10х20, перемычка 300 мм.
2. Шпилька М10х375,
втулка 20х11х8 - левая сторона.
3. Болт М12х1.25х50,
втулка 25х13х5 - правая сторона,
Болт М10х1.25х65,
втулка 18х11х18 - левая сторона.
Установку дуг необходимо производить по очереди,
дабы избежать выпадения двигателя.
После установки обеих сторон защиты, равномерно
протянуть весь крепеж динамометрическим ключом.
Требуется доработка пластика и оси маятника.
Момент затяжки крепежа: М8 - 26Нм, М10 - 44Нм, М12 - 62Нм
В случае возникновения проблем при установке, свяжитесь с нами, мы Вам поможем!
