Инструкция по установке защитных дуг
Yamaha TDM 850-2 (1996 - 2001)

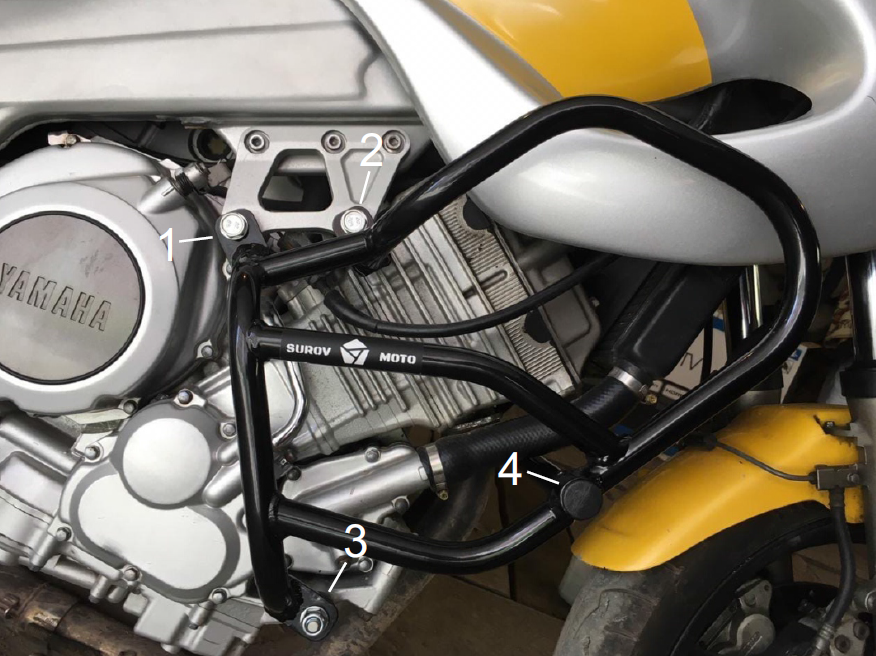

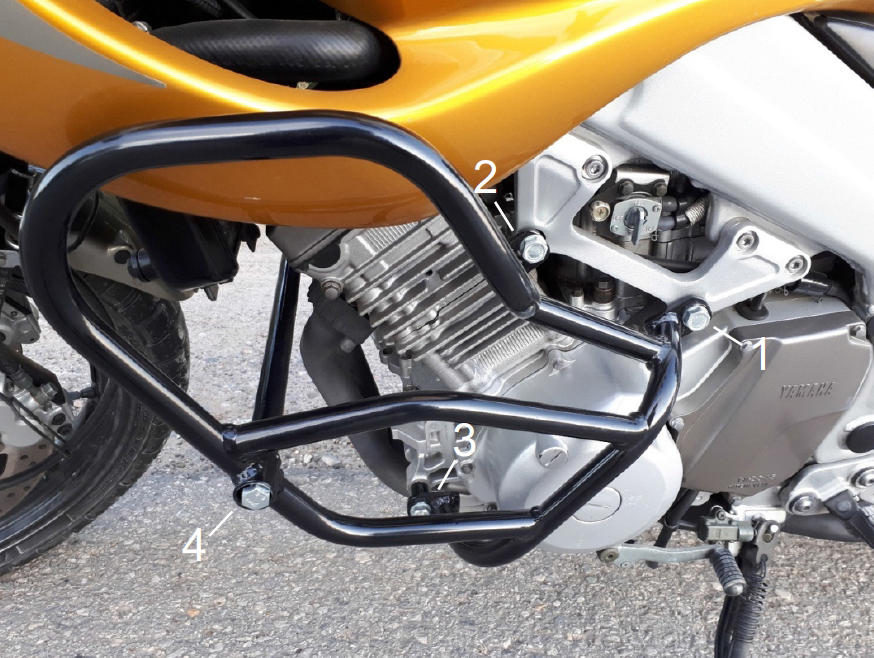

1. Левая сторона - Болт М10х50 - 1 шт.,
втулка Ddl 18х11х18 - 1 шт.,
Правая сторона - Болт М10х85 - 1 шт.,
втулка Ddl 18х11х18 - 1 шт.
2. Болт М10х60 - 2 шт.,
Левая сторона втулка Ddl 18х11х23 - 1 шт.,
Правая сторона втулка Ddl 18х11х18 - 1 шт.
3. Шпилька М10х350 - 1 шт.,
Втулка Ddl 18х11х18 на
левую и правую стороны по 1 шт.
4. Болт М10х20 - 2 шт., перемычка.

Установку дуг необходимо производить по очереди,
дабы избежать выпадения двигателя.

После установки обеих сторон защиты, равномерно
протянуть весь крепеж динамометрическим ключом.

Момент затяжки крепежа: М8 - 26Нм, М10 - 44Нм, М12 - 62Нм

В случае возникновения проблем при установке, свяжитесь с нами, мы Вам поможем!
