Инструкция по установке защитных дуг
Kawasaki Z1000 (2010-2016)
Защитные дуги (клетка) на мотоцикл Kawasaki Z1000 2010-2016 -Выполнены из стальных труб диаметром 27 мм. -Порошковое (износостойкое) покрытие. -Весь необходимый крепеж прилагается. -По умолчанию цвет черный, за дополнительную плату цвет изделия можно выбрать по каталогу RAL.

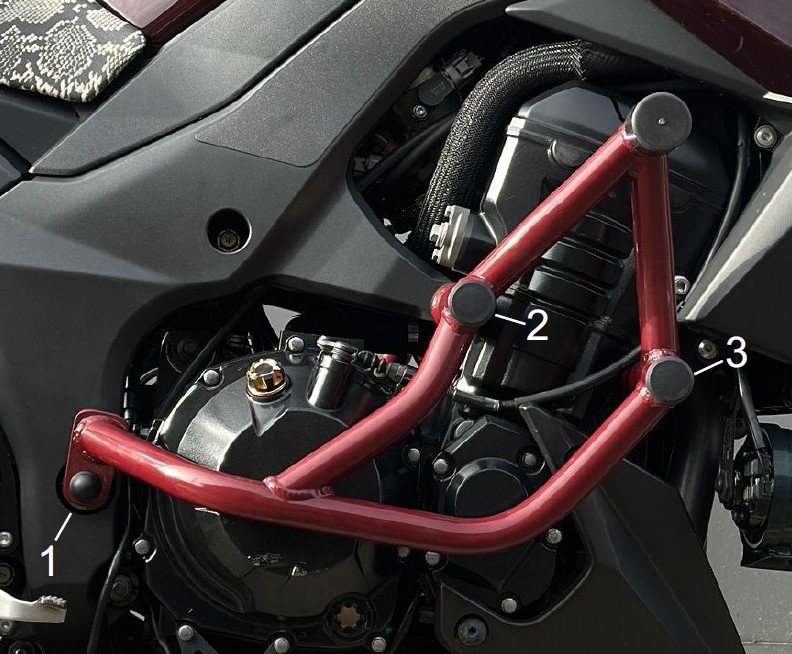

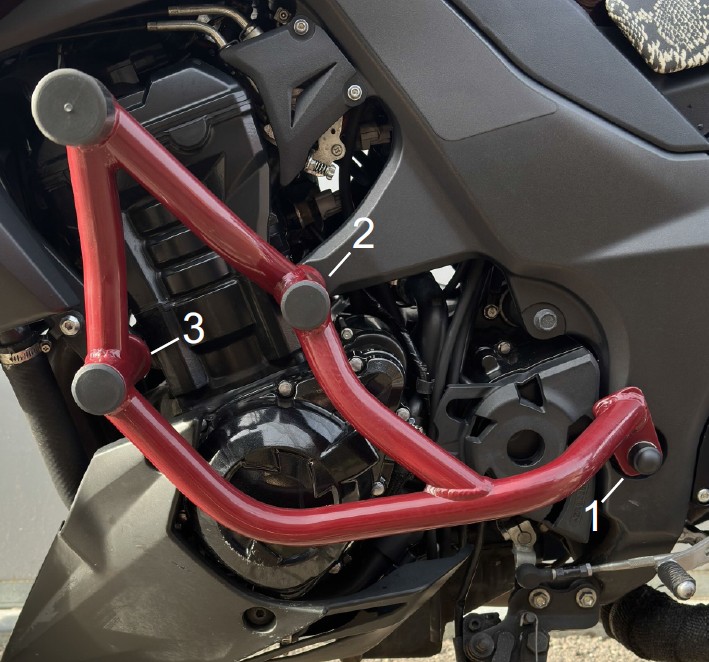

- Шпилька М12х400, гайка М12 - 2 шт.,
шайба М12 - 2 шт., заглушка М12 - 2 шт.
Правая сторона: втулка Ddl 22х13х12 - 1 шт.
Левая сторона: втулка Ddl 24x13x10 - 1 шт. - Правая сторона: Болт М10х75 - 1 шт.,
шайба М10 - 1 шт. заглушка 33.5 Ø - 1 шт.
Левая сторона: М10х60 - 1 шт., шайба М10 - 1 шт.,
втулка Ddl 24х11х5 - 1 шт., заглушка 33.5 Ø - 1 шт. - Правая сторона: Болт М10х75 - 1 шт.,
шайба М10 - 1 шт., заглушка 33.5 Ø - 1 шт.
Левая сторона: М10х75 - 1 шт. шайба М10- 1шт.,
заглушка 33.5 Ø - 1 шт.
Установку дуг необходимо производить по очереди,
дабы избежать выпадения двигателя.
После установки обеих сторон защиты, равномерно
протянуть весь крепеж динамометрическим ключом.
Момент затяжки крепежа: М8 - 26Нм, М10 - 44Нм, М12 - 62Нм
В случае возникновения проблем при установке, свяжитесь с нами, мы Вам поможем!
